domingo, 25 de enero de 2015

NETCOM BÁSICA 4/8

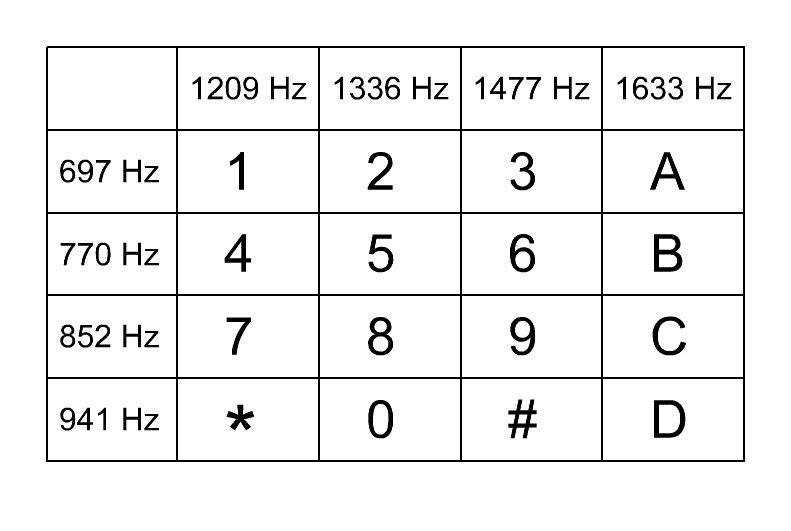

MARCACIÓN POR TONOS DE MULTIFRECUENCIA

En telefonía, el sistema de marcación por tonos, también llamado sistema multifrecuencial o DTMF (Dual-Tone Multi-Frequency) es usado para la señalización de telecomunicaciones sobre líneas telefónicas analógicas en la banda de frecuencia vocal entre teléfonos u otros equipos de comunicaciones y la central telefónica.

 photo TABLA_DTMF.jpg

NETCOM Básica 4/8

La NETCOM Básica 4/8 es un sistema telefónico, destinado a satisfacer las necesidades
de los más diversos usuarios, está formado por una unidad central, un número máximo de
ocho aparatos de extensión y hasta cuatro líneas externas.


Se trata de una central de baja capacidad, en las que pueden coexistir extensiones dotadas de teléfonos convencionales y extensiones dotadas de teléfonos multilínea (Teléfonos del Sistema). Ç

Los teléfonos multilínea son terminales específicos, que permiten realizar las funciones
del Sistema de una manera más sencilla que con un teléfono convencional.


http://convergenciadigital.com/eshop/images/vigorphone350.jpg
 ¿QUE PUEDE HACER NUESTRA CENTRALITA?

-El sistema puede gestionar de forma automática el encaminamiento óptimo de llamadas
salientes, siguiendo unos criterios definidos previamente.

-El Sistema puede ser equipado opcionalmente con una Operadora Automática, la cual permite la atención automática de las llamadas entrantes mediante la emisión de mensajes grabados que guían la llamada entrante hasta la extensión con la cual se desea establecer comunicación.
http://www.panafonic.com/b2c/images/kxte82491.jpg

 MARCACIÓN POR TONOS DE MULTIFRECUENCIA

En telefonía, el sistema de marcación por tonos, también llamado sistema multifrecuencial o DTMF (Dual-Tone Multi-Frequency) es usado para la señalización de telecomunicaciones sobre líneas telefónicas analógicas en la banda de frecuencia vocal entre teléfonos u otros equipos de comunicaciones y la central telefónica.






ADSL TECHNOLOGY

WHAT IS ADSL?

-Asymetric: things that are not even. The system that we use is asymetric because we downloading more informatión than uploading.

-Digital: The computers are conected with digital information.

-Suscriber: Its a client or consumer.

-Line: We use a RTB (Red Telefónica Básica) network to transmit digital information over an analog enviroment.

Asymetric Digital Suscriber Line is a technology for transmitting digital information.
ADSL is asymmetric in that it uses most of the channel to transmit downstream to the user and only a small part to receive information from the user.


http://www.testfibra.es/imagenes/adsl.gif

CONMUTACIÓN ANALÓGICA Y DIGITAL.

CONMUTACIÓN ANALÓGICA
Se refiere a la conmutación de circuitos electricos, es decir a la conexión de diferentes puertos de una red para lograr el camino correcto para conectar a dos usuarios de una red, se utiliza para la conexión de telefonos fijos a traves de un par de cobre.



CONMUTACIÓN DIGITAL
Se refiere a la conmutación de paquetes de datos, se utiliza para la conexión de ordenadores. Cuando se envia información de un PC a otro, estos paquetes se dividen en caminos diferentes, y antes de llegar al otro PC recuperan su estado original.


ENVIAR DATOS DE DIGITAL A DIGITAL PASANDO POR ANALÓGICO.
Se utiliza la tecnología ADSL. Los datos digitales viajan en analogico modulados en COFDM, la información se modula y multiplexiona en diferentes bandas de frecuencia, que normalmente tendran mas datos de bajada que de subida.


RJ-11, 4,6 Y 8 HILOS.



CABLE RJ-11
Es un conector usado para redes de telefonía. Normalmente es de 4 hilos, pero tambien los hay de 6 y de 8 hilos.
http://img.tomshardware.com/us/2005/11/23/pc_interfaces_101/rj11.jpg
ROSETA RJ-11 4 HILOS
Tiene 4 hilos de los cuales se utilizan dos. Los hilos 2 y 3.
http://wiki.bandaancha.st/images/b/b3/Roseta.jpg
 ROSETA RJ-11 6 HILOS
Tiene seis hilos:
- Primer par: L1 con TX
- Segundo par: TS con L2
- Tercer par: T con 2


https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhzrEpxda-0l2urbpUuKqVDyAMywdJS0UShvJviOozBRZVgV4oSvo3w104gtAvSK9yT0lN4v_7HJb2Kcb44arvOcs18J6IOn2Thfh30ZgGe3Igm6rt8cyLcfmJhx-_aYMh5LbyxV9Gx1sI/s1600/roseta_21sa.jpg

ROSETA RJ-11 8 HILOS.
Tiene 8 hilos, pero solo se utilizan 6. El hilo 1 y el 8 quedan inutilizados.

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEioaHF342wcMCwwrGt_9xH7E-y3IiL-k3mNX5jsdcxOa2B3hfUlHee7PCO803Wboq2EAUueBHIXTlOYTOeYhXwDcT3br67IL4Do8at7Ar2QoNFfpSFFtFadUT5ziMc03aPSDDvaV1ITM4M/s400/roseta45a.jpg


Las conexiones de los cables serán:

http://images.slideplayer.es/1/245113/slides/slide_17.jpg

Virtualización, Cloud, VMware y Centralita Virtual.

VIRTUALIZACIÓN
Es una técnica que posibilita la ejecución sobre una única máquina física de una o más máquinas virtuales.
Tiene un hipervisor que es el que separa el hardware de la máquina física del software de virtualización
El hipervisor gestiona y maneja los cuatro componentes principales del ordenador (CPU, RAM, Perifericos y Red)
http://upload.wikimedia.org/wikipedia/commons/thumb/b/b3/Hipervisor_-_Primer_nivel.svg/191px-Hipervisor_-_Primer_nivel.svg.png

 TIPOS DE VIRTUALIZACIÓN
Unhosted: Es el software que se ejecuta directamente sobre el hardware.

Hosted: Este software se ejecuta sobre un sistema operativo.

CLOUD
Es un tipo de virtualizacion que permite ofrecer servicios a traves de Internet, la información que enviamos se almacena en los servidores,y cualquier cliente puede acceder a ella con una conexión a internet desde cualquier parte del mundo.

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi5oo7B87bPkOXQJXfG9q7qZ7bFyZ1bzb0BVyiz8uY4qqIe158IANKOhmpjDqayNeM-TmD4bfXbg3s6BXGQU3vFnrgunyc4Or9BP2OeEFa06rJT2LY3mex9fxUIeKWFU0c7zy8AzMeyu38/s1600/cloud+computing.png

VMware
Es un programa de virtualización, emula un sistema fisico (Hardware) con unas caracteristicas determinadas.
http://www.virtualserverlabs.com/_media/diagrama_virtualizacion_servidores_01.png?w=300
